Grafometr

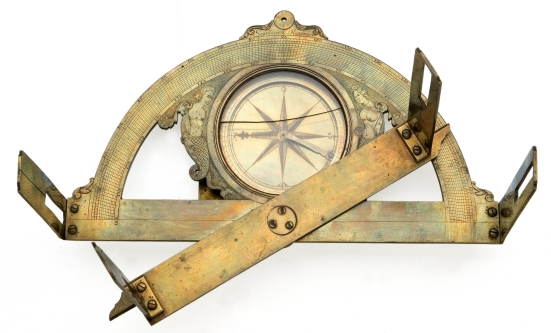

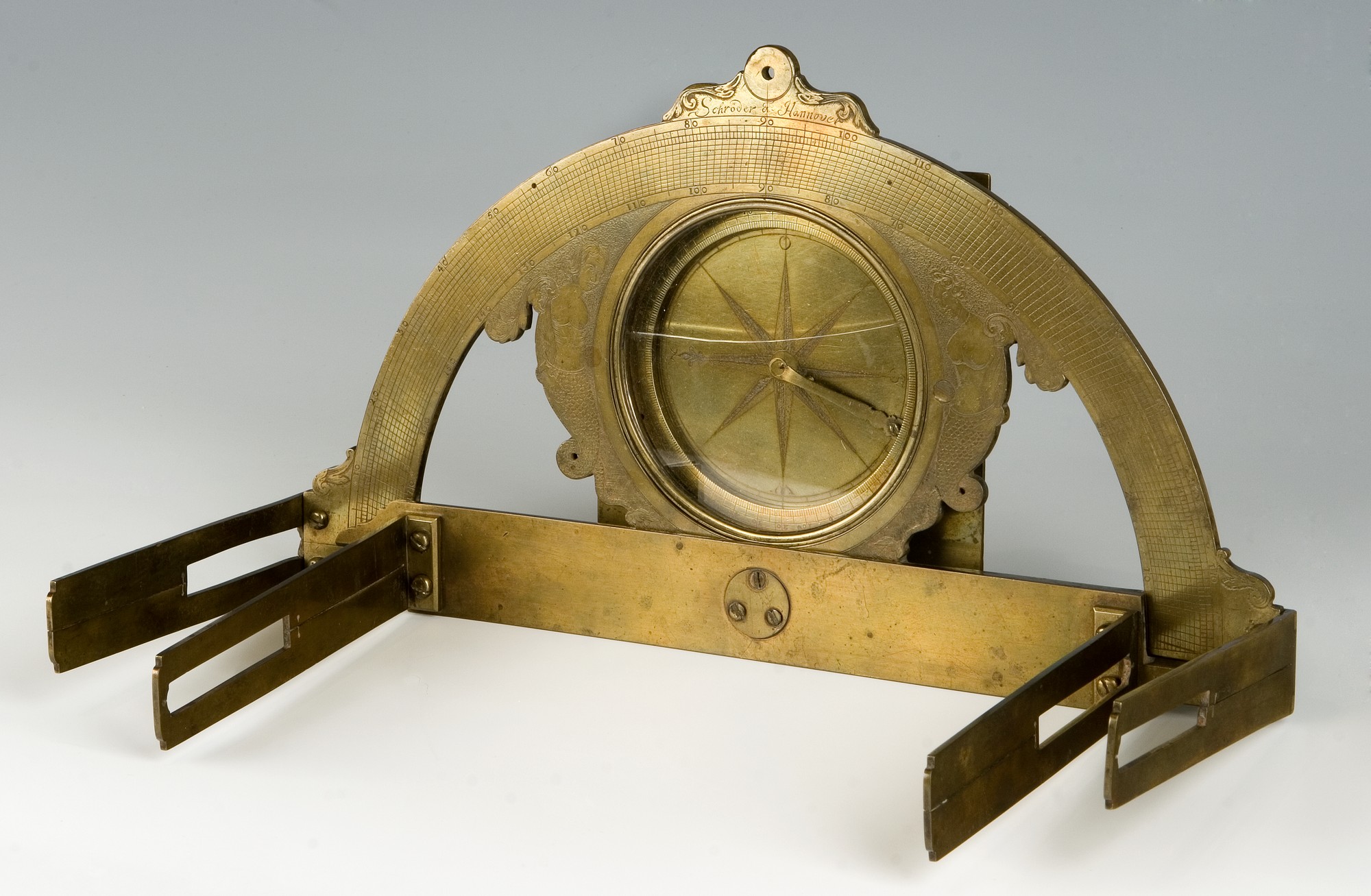

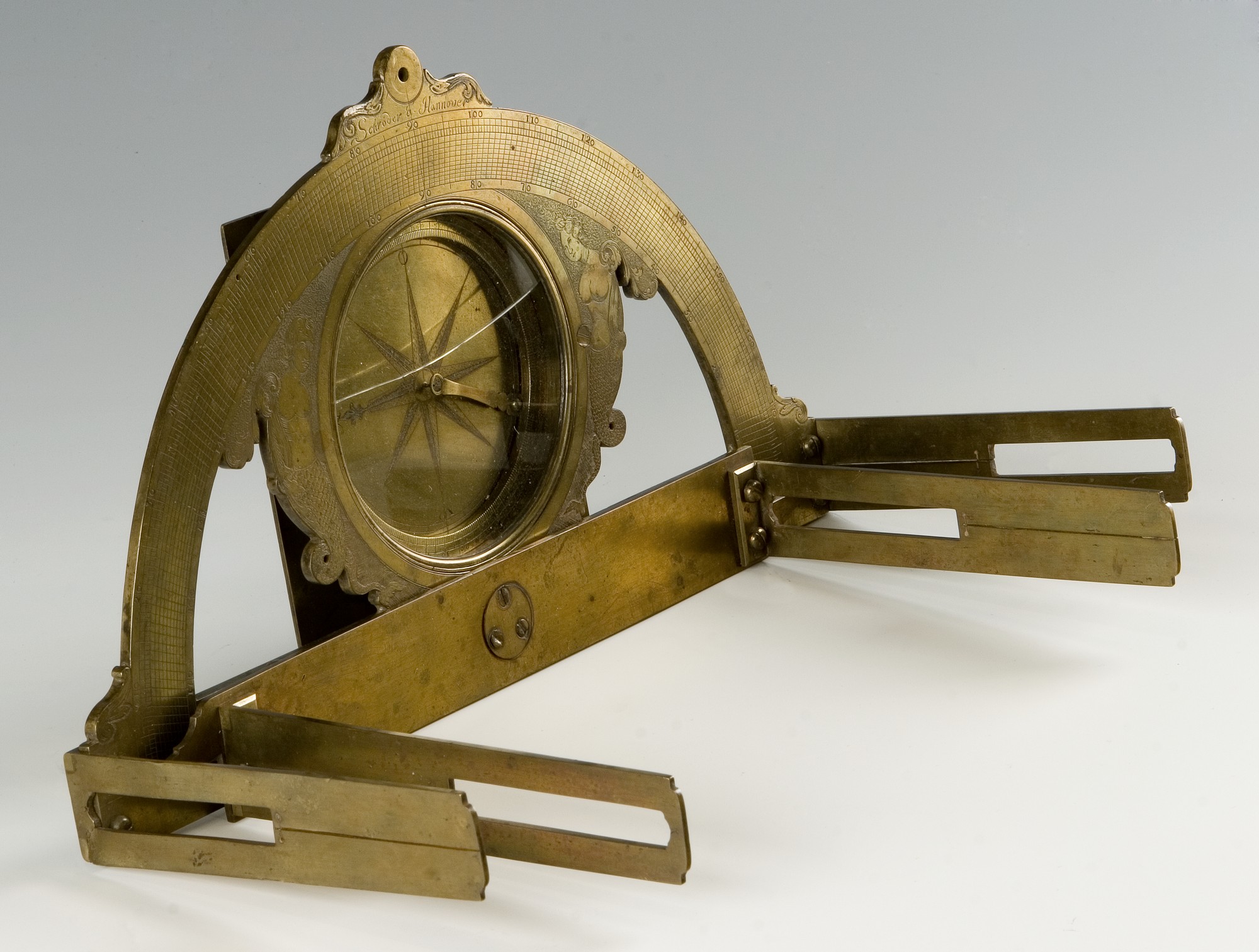

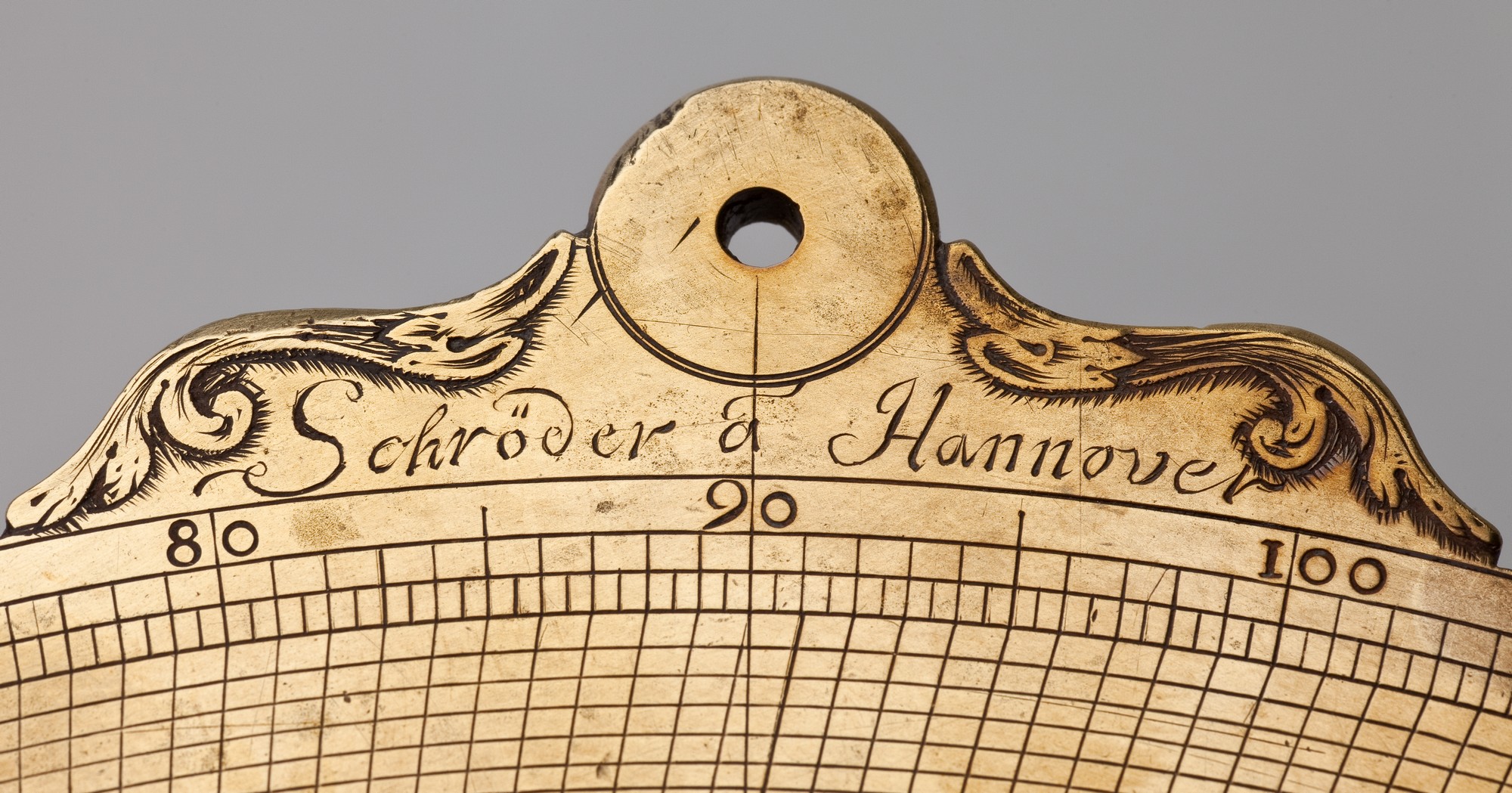

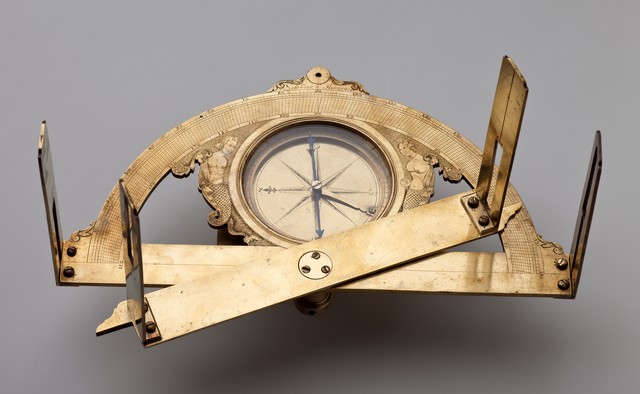

Grafometr złożony z półkolistej tarczy zaopatrzonej w dwa celowniki z przeziernikami blaszkowymi, pośrodku przykręcona trzema śrubkami alidada, która ma formę linijki z obu stron zakończonej celownikami, podzielonymi na część górną z przeziernikami blaszkowymi i dolną z przeziernikami szczelinowymi. W centralnej części tarczy zamocowany jest od spodu kompas, limbus kompasu z podziałką stopniową (w skali 0-360 z dokładnością do 1') i zaznaczeniem głównych stron świata. Płyta otaczająca kompas częściowo wycięta, częściowo grawerowana w postacie syren. Podziałka grafometru zawiera 13 linii umieszczonych w formie kątomierza (skala w stopniach 0-180 z 1'). Skrajne linie przesunięte są względem siebie o 1 stopień, zorientowane w przeciwne strony. Instrument zakończony centralnie umieszczoną spodarką tulejową (średnica 2,45 cm). Na górze instrumentu, na osi pionowej falista wypustka zdobiona liśćmi akantu, z kołem pośrodku (w nim otwór do zawieszania) z napisem: Schröder a Hannover. Odwrocie kompasu zakryte płytką (12,1 x 11,7 cm).

W Webster Signature Database odnotowany jest grafometr z 1721 roku autorstwa Schrödera, w zbiorach Hessisches Landesmuseum w Kassel.
[Tadeusz Fercowicz]
